我司自主研发设计的主动补偿高精度磁场标定系统不仅可以抵消外界磁场干扰,而且可以在三轴任意方向产生需要的直流磁场或交流磁场。
具有主动补偿功能,可以主动消除工频干扰及由车辆、地铁等带来的低频瞬变干扰磁场及地磁场。
通过软件控制可模拟实现不同方向和大小的磁场环境。
线圈系统的主要框架采用非金属材质构成,制作工艺精湛,结构牢固可靠,结实耐用,外观整洁美观,操作简单实用;电气系统均有安全保护措施,具有良好绝缘防火性能,保证人身安全。
线圈系统内部空间可选配合适的无磁支撑台或无磁转台,便于用户安放被测仪器或实验设备。
特征
三轴交(直)流磁场发生功能,且磁场大小和方向可设置;
磁场监控提示功能;
扰动磁场自动补偿功能;
地磁场补偿功能;
上位机控制软件,且提供API接口函数。
高稳定性
高线性度
发生磁场范围 | ±1Gs(由线圈尺寸决定,可定制更大磁场范围) |
0Hz—60Hz低频扰动抑制能力 |
≥40dB(由线圈决定) |
非均匀性 | 在φ0.5m的球体内,非均匀性不大于0.3%(由线圈尺寸决定,可定制) |
中心磁场准确度 | 优于0.2% |
交流磁场工作频率 | 0Hz~1000Hz |
旋转磁场精度 | 优于1% |
静态稳定性 | 优于5nT@50000nT |
三轴磁场正交 | 优于0.1°(电子调节) |
线圈尺寸 | 3.5m×3.5m×3.5m
内空间尺寸不小于2.5m×2.5m×2.5m(可定制) |
线性度 | 0.0015% |
环境指标
工作温度范围 | -15℃~+40℃ |
保存温度 | -30℃~+60℃ |
工作湿度 | 非冷凝,90%RH |
交直流电流源
功能 | 单台电源具备产生交流和直流功能 |
最大电流 | 8A |
输出频率 | 0-10KHz |
直流准确度 | 优于20ppm |
负载电阻 | 2Ω—5Ω |
输入电压 | 220V 50Hz |
控制单元
功能 | 参考磁通门采集,闭环反馈控制和电流源驱动 |
采集位数 | 32位 |
采样率 | 250Hz 500Hz 1000Hz 2000Hz四档可设置 |
采集信号范围 | 差分,20V峰峰值 |
交流干扰衰减 | 33dB@50Hz |
传感器不正交性 | 小于0.1° |
测量范围 | ±100uT |
线性度 | 0.0015% |
-3dB带宽 | 3kHz |
软件

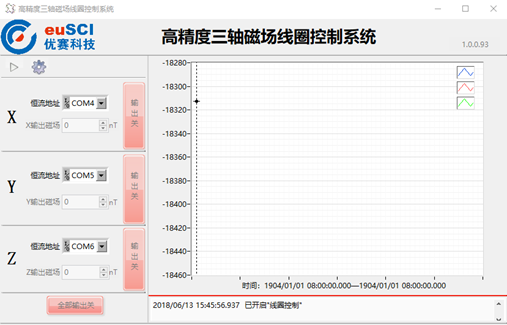

上位机软件由通用C或labview语言编写而成,界面简洁清晰,并提供API接口。
通过软件设置产生磁场,显示参考磁通门探头读取的磁场数据。对亥姆霍兹线圈三轴产生的磁场大小和方向进行控制,并能显示高灵敏度磁力计测量的磁场矢量;能够改变参数配置,并保存配置参数。
系统组成

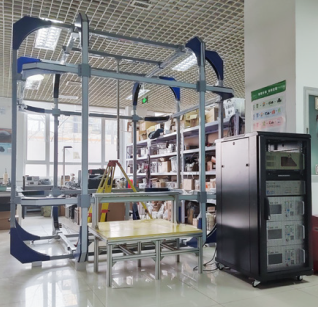

系统主要包括三轴磁场发生线圈,参考磁通门传感器,三路高精度交直流电流源,控制单元及上位机(含控制软件),其中控制单元包括参考磁通门采集,闭环反馈和电流源驱动单元。
配件
安装称重底座或支架,校准平台、机柜、电脑、显示器等均可选配
磁传感器、磁道航部件、石油随钻测斜设备高精度标定
在非屏蔽室环境,创建高精度、高稳定磁场
