系统组成结构

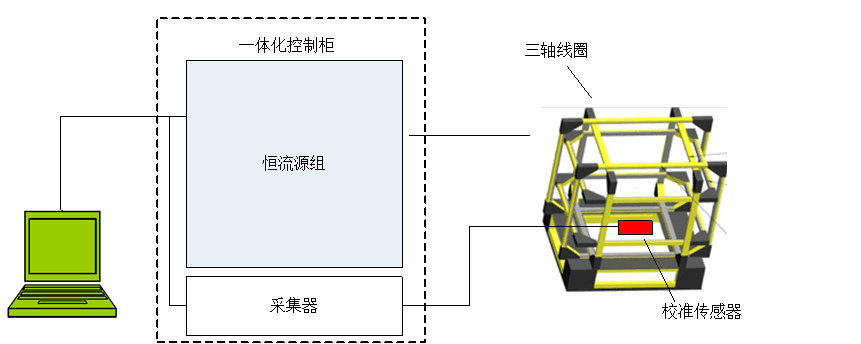

系统组成结构框图如图所示，主要包括线圈，一个磁通门传感器，一套恒流源组，补偿控制器及上位机。
磁场发生线圈设计
线圈结构根据需要采用2线圈或4线圈结构。
线圈结构示意图

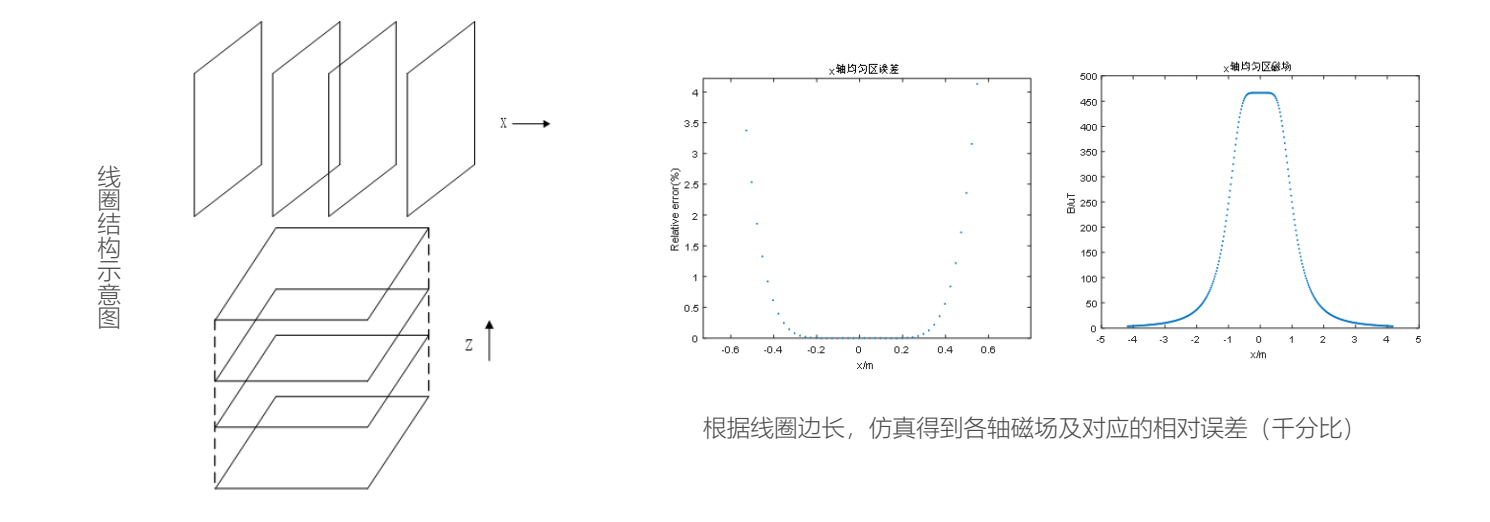

根据线圈边长，仿真得到各轴磁场及对应的相对误差（千分比）如图所示。线圈磁场仿真结果
补偿控制器设计
控制电路设计

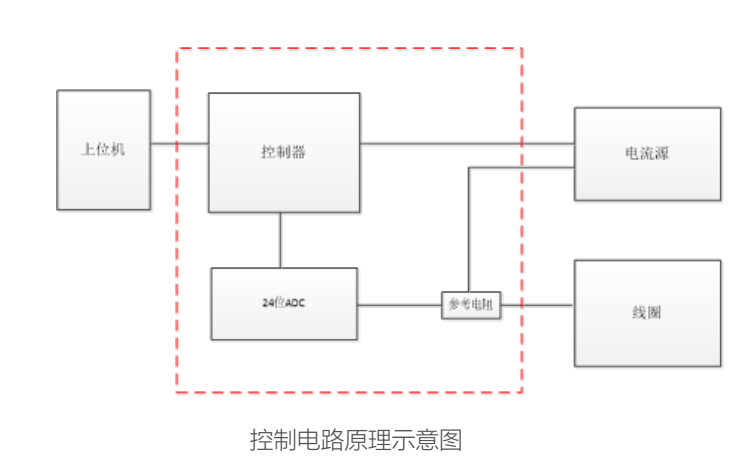

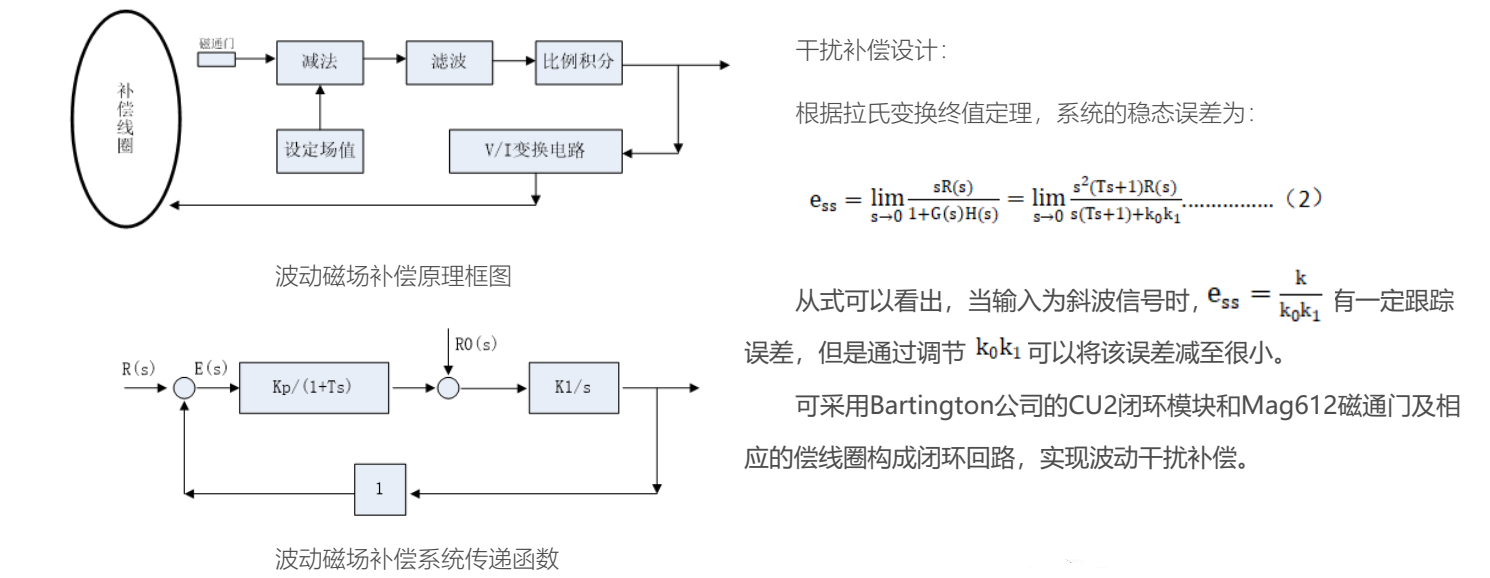

控制电路原理示意图如图所示。
恒流源设计
根据客户项目需求，采用高精度交/直流恒流源，国产直流电源、国产交直流电源、进口高性能电流源。
上位机软件设计
上位机软件由Labview语言编写而成，界面简洁清晰，软件示意如图所示。
除能实现上述磁场产生功能外，还可实时显示参考磁通门探头读取的磁场数据。
如需其他功能，欢迎随时与厂家设计人员进行沟通。
上位机软件界面示意图
根据客户需求，定制线圈的主要参数：
正交度轴数、空间结构及尺寸、平行性、线圈常数、均匀区大小、均匀度、
控制精度、其它特别要求。
安装称重底座或支架，校准平台、机柜、电脑、显示器等均可选配
