mag-13磁通门传感器

这款Mag-13 系列传感器测量静态和交变磁场时,测量精度高,具有低的测量噪声。

产品型号:Mag-13

生产厂家:Bartington

应用领域:物探

产品分类:三轴磁通门传感器

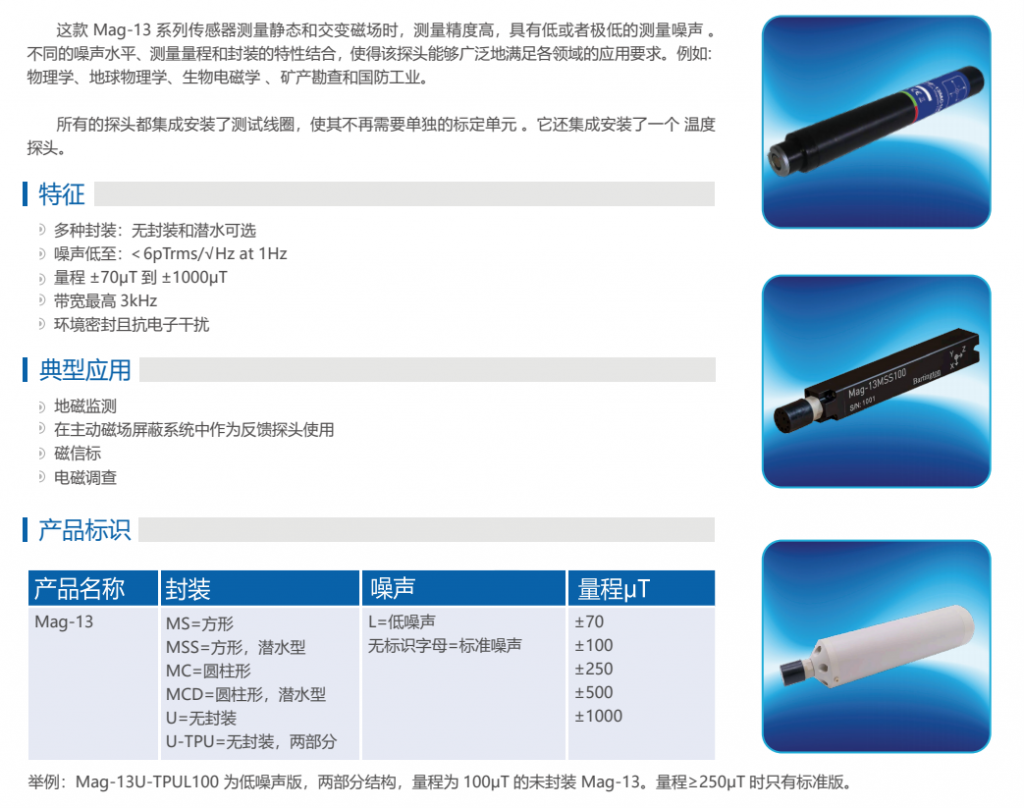

不同的噪声水平、测量量程和封装的特性组合,使得该探头能够广泛地满足各领域的应用要求。例如:物理学、地球物理学、生物电磁学,矿产勘查和国防工业。 Mag-13 探头是环境密封的,具备防尘功能,可以保证在水下1 米深处无渗漏。并且具有电磁干扰的屏蔽功能。 所有的探头都集成安装了测试线圈,使其不再需要单独的标定单元。它还内部集成了一个温度探头。

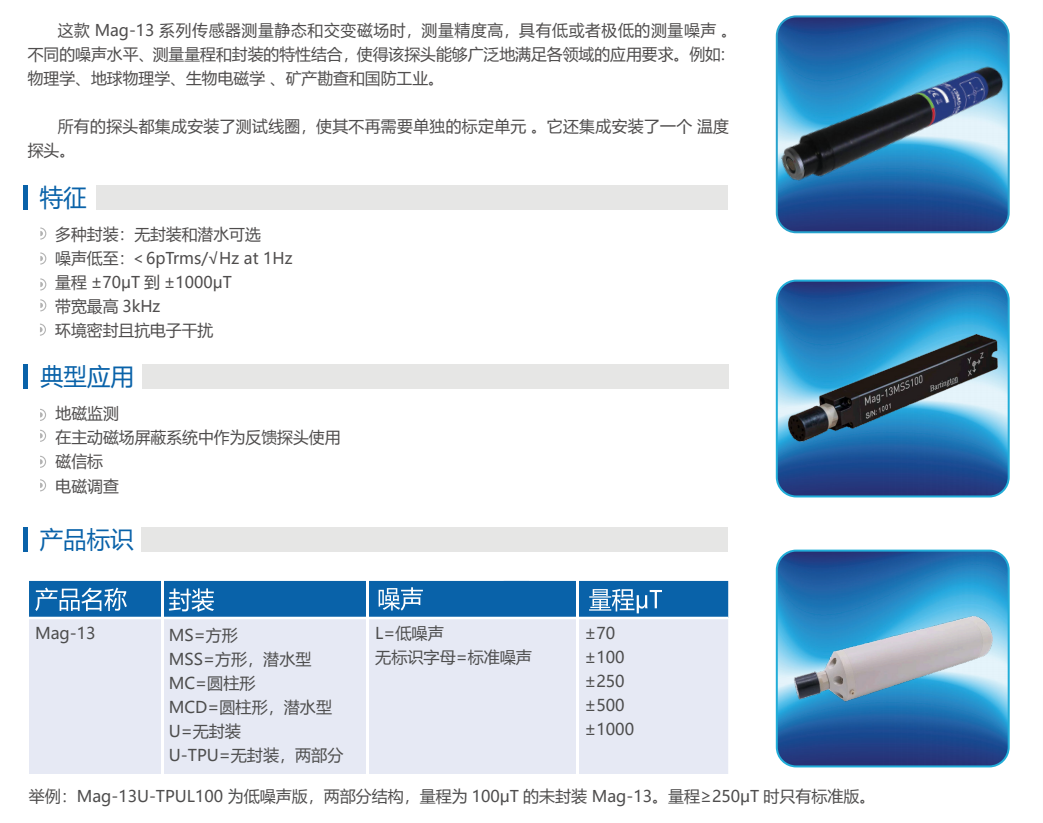

特征

方形截面、圆柱形、潜水方形截面、深潜圆柱形、无封装版本可选择;
两种噪声水平:
低噪声 “L”: <6pTrms/√Hz at 1Hz
标准噪声: <10pTrms/√Hz at 1Hz
量程±60μT 和 ±70μT、±100μT、±250μT、±500μT、±1000μT
带宽 3kHz
环境密封且抗电子干扰
集成测试线圈和温度传感器

Mag-13技术规格

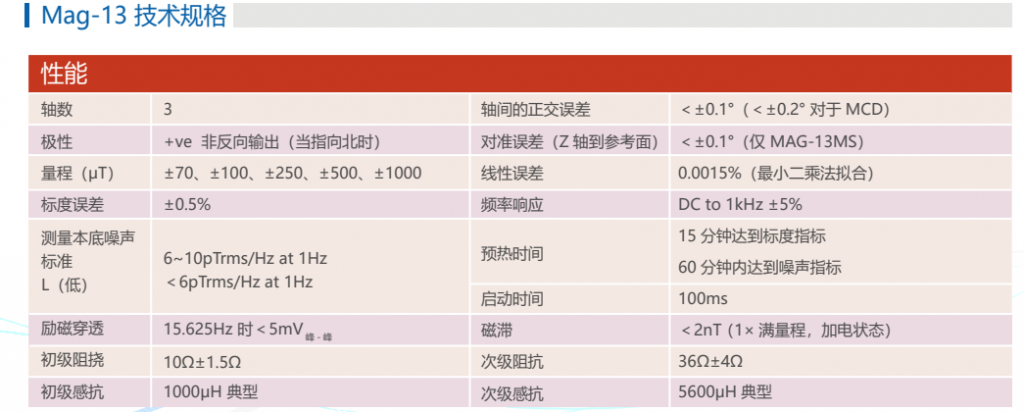

技术指标
轴数 3
极性 指北为正
带宽 (-3dB) >3kHz (-11dB/octave roll-off)
噪声:
标准版
L (底噪版)
Q (非常低)


6 to ≤10pTrms/√Hz at 1Hz
<6pTrms/√Hz at 1Hz
<5pTrms/√Hz at 1Hz(暂时停产

启动时间 150 ms
预热时间 15 分钟达到标度指标
<60分钟达到噪声指标
标度误差 ±0.5%
正交度 <±0.1° (<±0.2° for MCD)
对准误差 (Z 轴对参考面) <±0.1° (仅Mag-13MS )
线性误差 0.0015% (最小二乘法拟合)
频率响应 DC to 1kHz (±5%)
磁滞 <2nT (1 x 满量程, 加电状态)
过载磁滞 <2nT (2 x 满量程, 加电状态)
激励穿透 <5 mV pk-pk at 15.625kHz typical

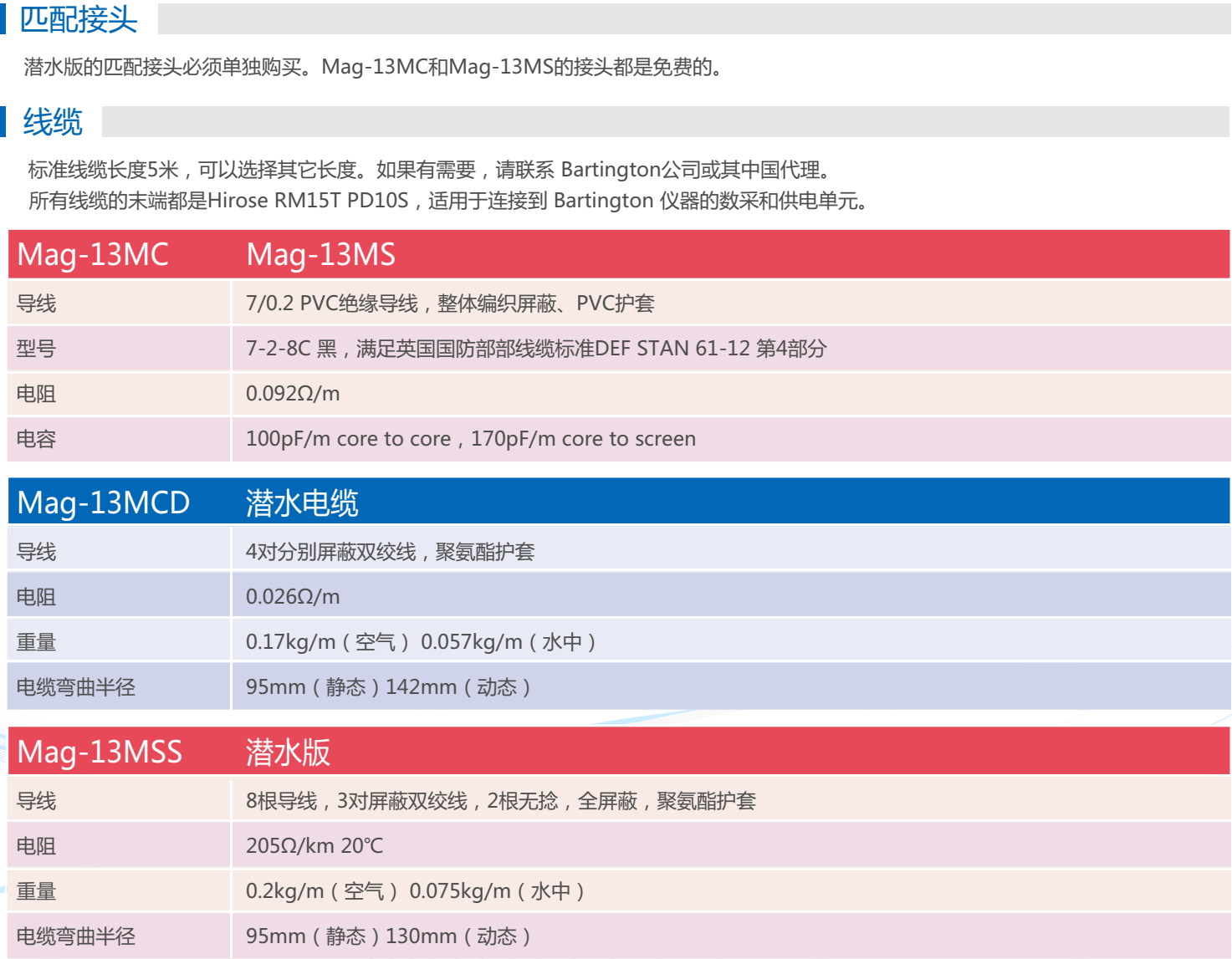

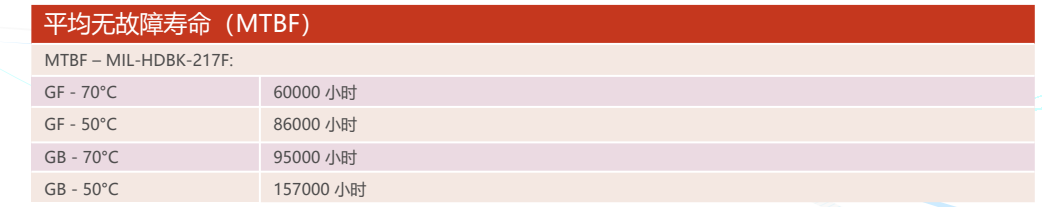

平均无故障时间 (MIL217F) 目标12年

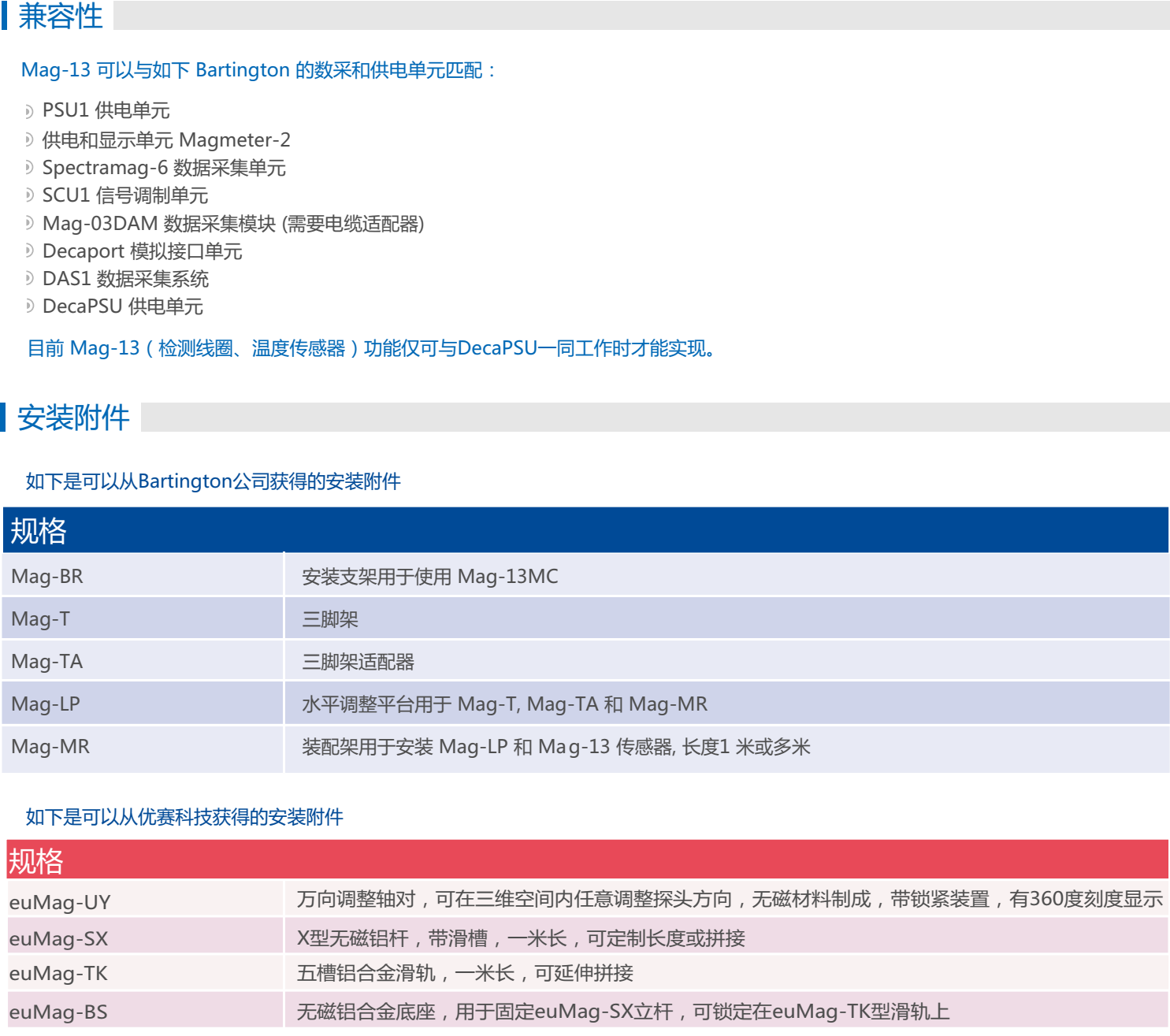

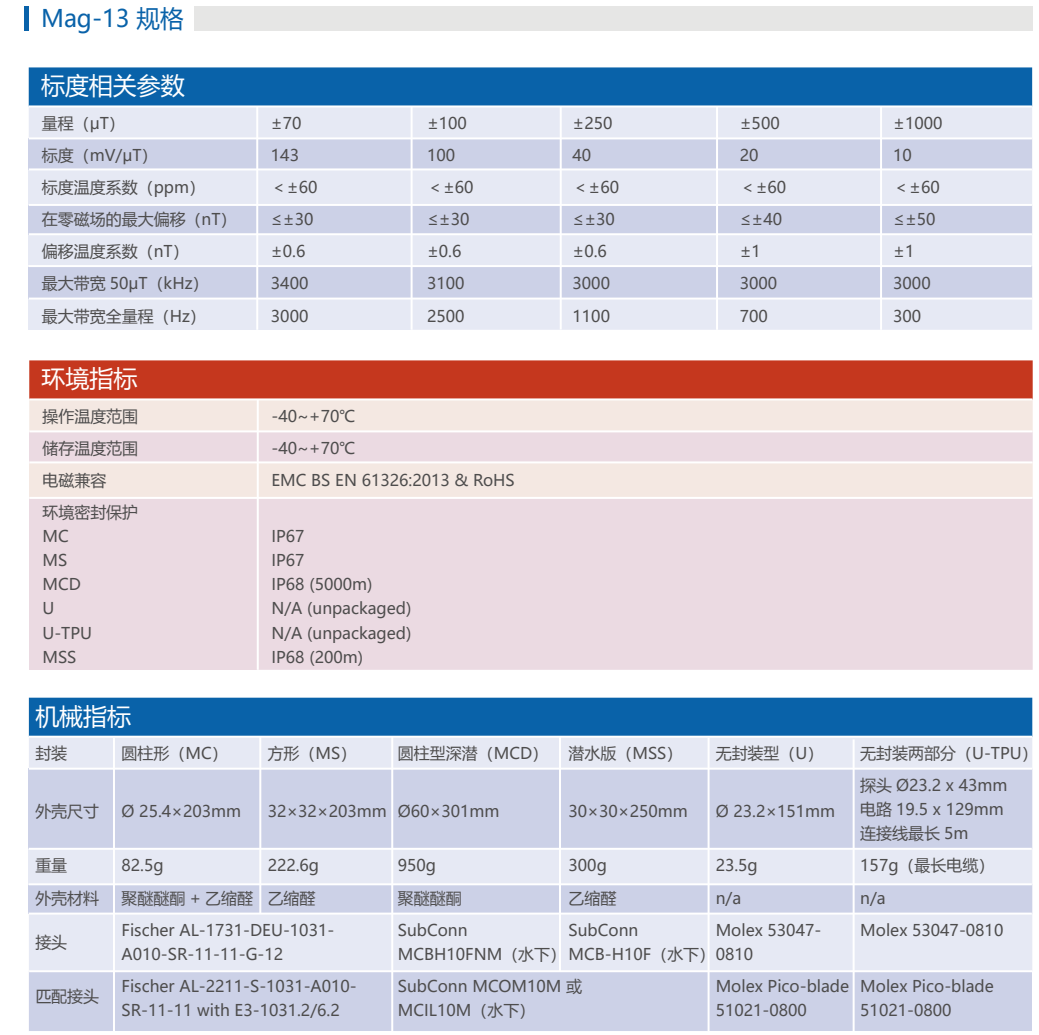

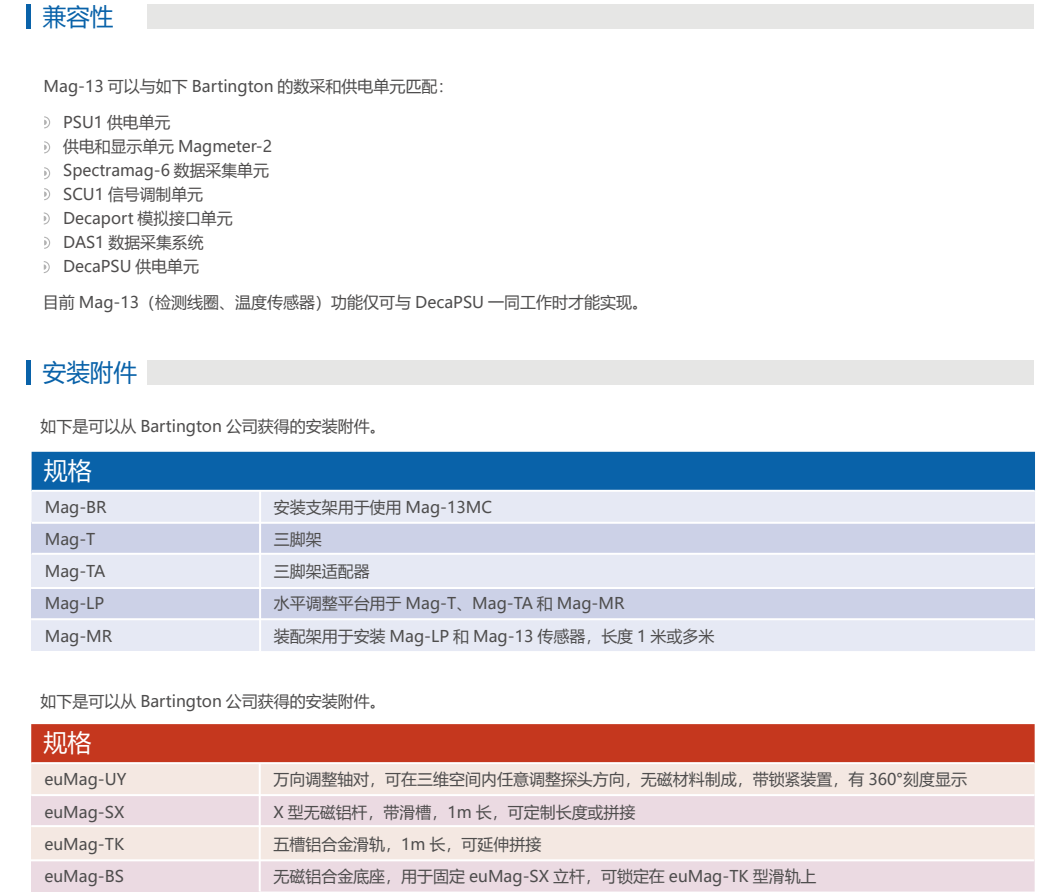

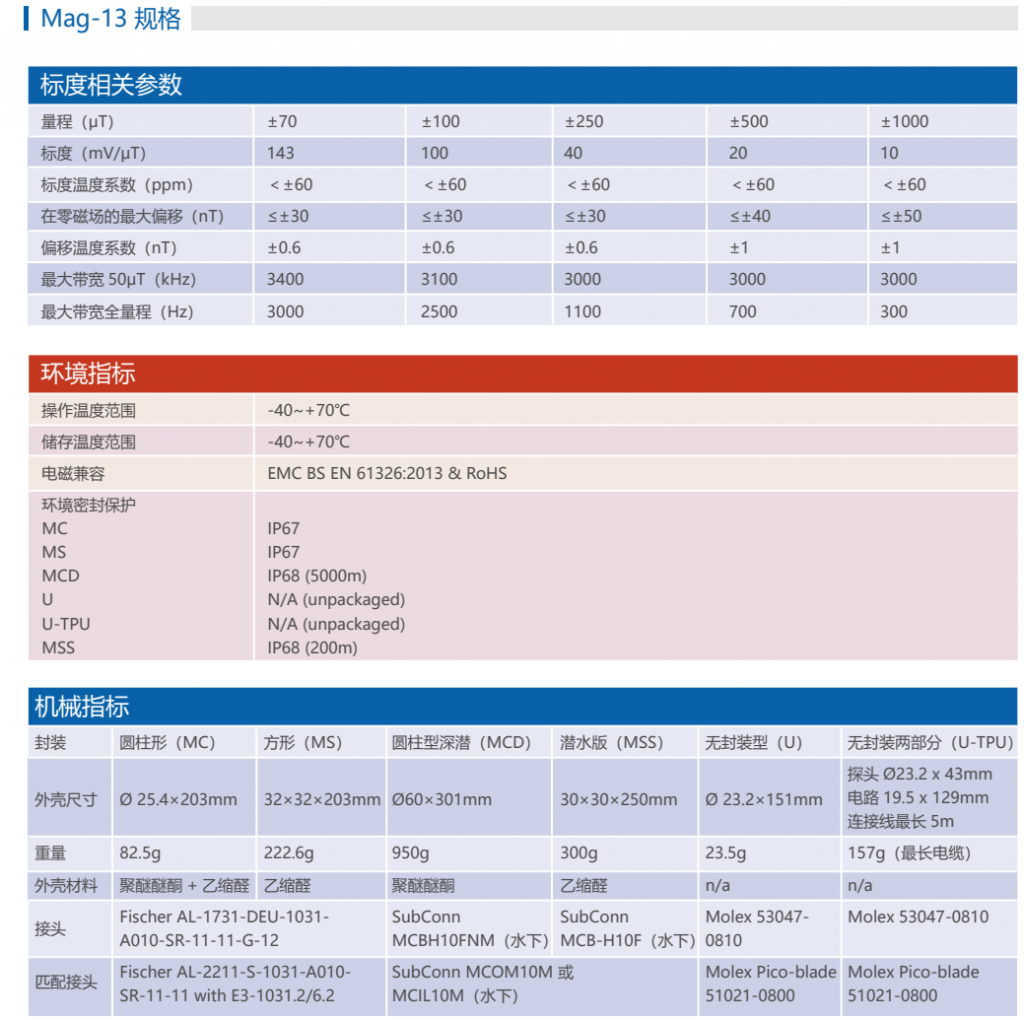

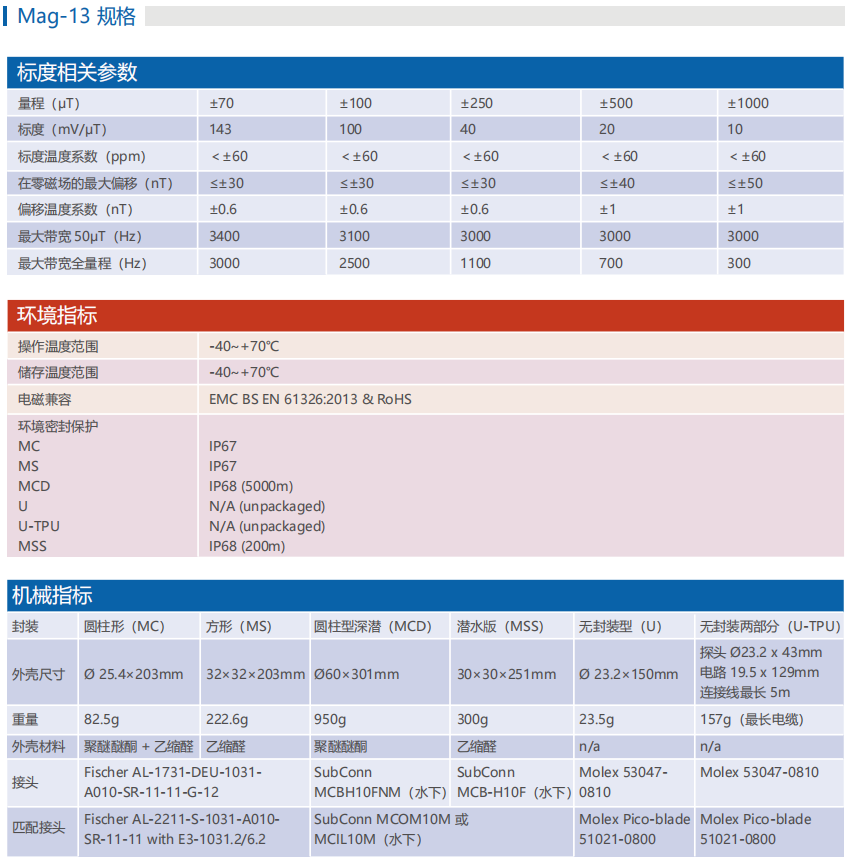

标度相关指标
量程 (µT) ±60 ±70 ±100 ±250 ±500 ±1000
标度 (mV/µT) 166 143 100 40 20 10
标度温度系数 ppm/ °C ±15 ±20 ±100 ±100 ±200
零偏 (nT) ±5 (0.83mV) ±5 (0.71mV) ±5 (0.5mV) ±12 (0.5mV) ±25 (0.5mV) ±50 (0.5mV)
零偏温度系数 (nT/°C) ±0.3 ±0.3 ±0.3 ±0.5 ±1 ±1.8



环境指标
操作温度 -40 to +70°C
存储温度 -40 to +85°C
湿度 Up to 90%, non condensing
环境封装保护
MC
MS
MSS
MCD
U


IP67
IP67
IP68 (200m)
IP68 (5000m)
N/A



机械指标
封装选项 圆柱 (MC) 方形截面 (MS) 潜水方形截面 (MSS) 深潜圆柱 (MCD) 无封装 (U)
尺寸 Ø 25.4 x 203mm 32 x 32 x 203mm 30 x 30 x 250mm Ø 60 x 286mm Ø 23.2 x 150mm
重量 82.5g 222.6g 250g 950g 23.5g
封装材料 Acetal & PEEK Acetal Acetal PEEK n/a
连接器 Fischer AL-1731-DEU1031-A010-SR-
11-11-G-12
SubConn MCBH-
10FNM (under
water mateable)
SubConn MCB
H10F (under
water mateable)
Molex 53047-0810
配套连接器 Fischer AL-2211-S1031-A010-SR-11-11
with E3-1031.2/6.2
SubConn MCOM10M or MCIL10M
(湿式耦合)
Molex Picoblade
51021-0800 and
crimp terminal
50079-8000 with
wire 26-28 AWG
推荐
安装 1 x M5 with 3
points
2 x M5 3 x M4 None 2 x M2



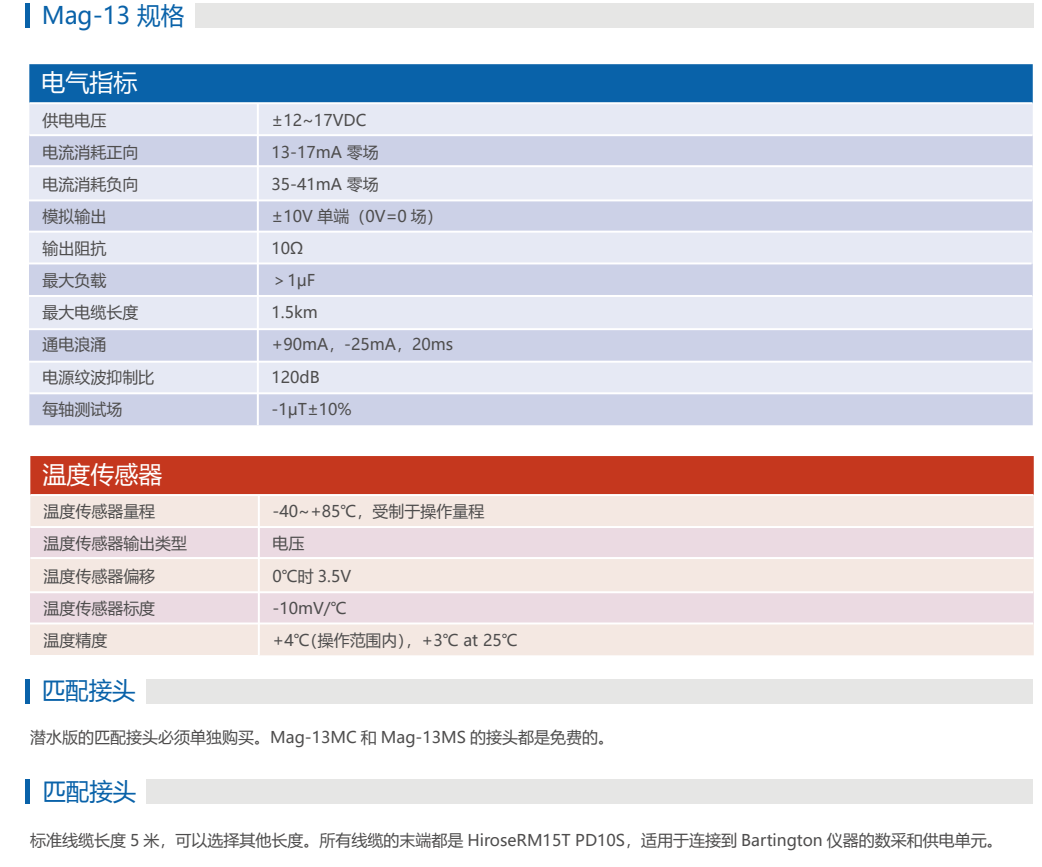

电气指标
供电电压 ±12 to ±17V DC
消耗电流 +65mA, -30mA ±1.4mA/100µT (典型)
模拟输出 ±10V single-ended (0V = zero-field)
输出阻抗 10Ω
最大负载电容 >1µF
最大电缆长度 1.5km (with a minimum of ±12V supplied to the magnetometer



温度传感器
温度传感器量程 -40 to + 85°C, 限于传感器操作量程
温度传感器输出类型 电压
温度传感器零偏 3.5V at 0℃
温度传感器标度 -10mV/℃
温度精度 ±4℃ (全量程), ±3℃ at 25℃



测量地磁场的扰动
在主动磁场屏蔽系统中作为反馈探头使用
测量被动屏蔽效果
方向感应

磁通门传感器标定

磁场测量系统搭建

多传感器系统配套
