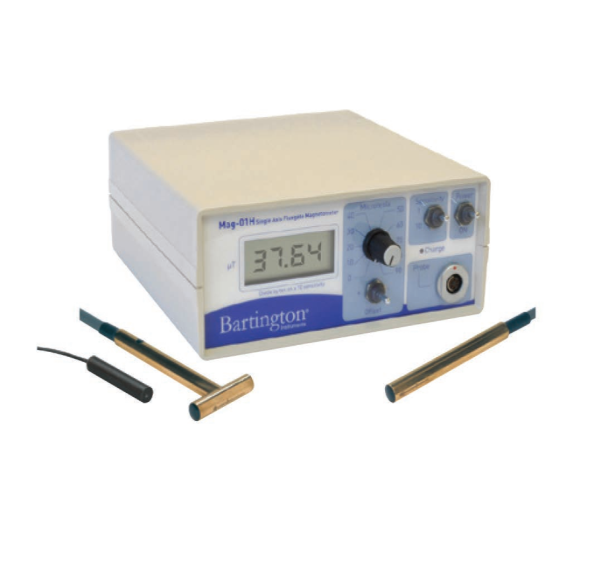

磁通门传感器常见问题

发布时间:2020-09-02 会员:小优

感谢客户长期以来的关注与支持,我们在工作中归纳整理出来一系列客户经常问到的高频问题,供客户参考。

如您在设备使用中有任何疑惑,欢迎访问此页面,若此页面无法提供所需信息,可在页面下方留言或者直接微信与我对话,小优会尽快给您反馈!



为什么在数据中看到大量的混叠噪声?

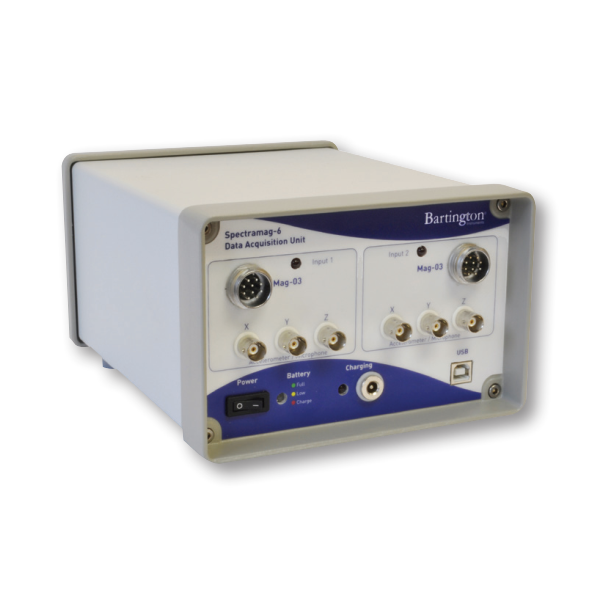

您安装的采集系统是否包括我们bartington的电源或数据采集单元?如果没有,请确保在您的应用中采用了合适的低通滤波器来处理传感器的激励频率。您可以应用模拟低通滤波器,或者采用以至少两倍于激励频率的数字信号。有关激励频率和干扰水平的详细信息,请参阅传感器的手册。



磁力计的输出信号是否经过调制调理?

磁力计的输出是模拟电压信号,可以将其连接到客户自己的适当数据采集系统(DAQ)。应该注意的是,传感器的还存在一些残留的来自于激励信号的谐波干扰,其在传感器内部被部分过滤(通过模拟低通滤波器)。然后,我们的电源和DAQ将其进一步过滤掉。如果客户使用自己的采集系统,则需要通过安装模拟低通滤波器或通过至少两倍于传感器激励频率的数字采样来将其滤除。或者,我们可以提供一个PSU1,它将为传感器供电并过滤输出,以便您可以将其连接到自己的DAQ,而无需进行其他过滤。



我可以精确测量绝对磁场或仅测量磁场变化量吗?

为了实现绝对测量,需要校准标度比例、正交性和偏移误差。多篇论文讨论了用于总场测量的磁通门磁力计的校准,并取得不同水平的成功。例如:Munschy等人,2007年在应用地球物理学报发表的《针对未爆炸弹的探测和表征的地磁填图》–多只3-轴磁通门磁力计的使用和解释方法。





标度误差如何影响测量?

标度误差是指真实场与测量场之间的偏差。标度系数是随时间稳定的,但会受到温度变化带来的轻微影响.标度误差是一个稳定值,因此,可以将放大系数应用于传感器读数以对其进行校准。定期校准将助您获得传感器的最优参数。



正交误差如何影响我的测量?

正交误差是固定误差。这是由于三个轴不完全相同垂直导致的。可以假设三轴完全正交,用角度校正矩阵来校正读数。



传感器的测量范围是多少?

测量范围标称在传感器名称的末尾。例如,Mag-03MC70是测量范围为70µT的Mag-03。该测量范围也印在传感器的标签上。



怎么知道我的传感器是哪个噪声版本?

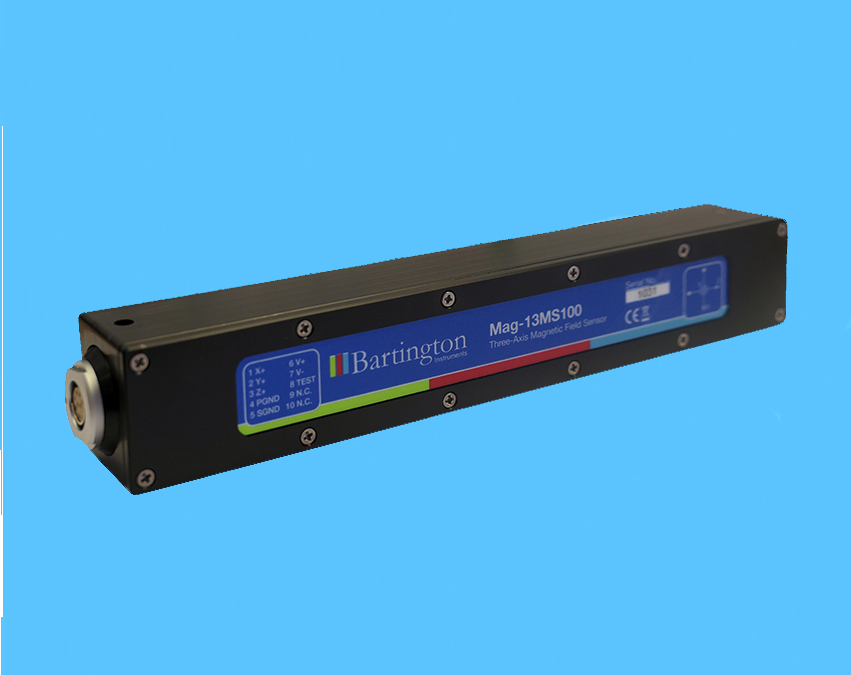

产品/标识后的字母表示噪声水平。Q表示噪声极低 (仅适用于Mag-13),L表示低噪声,无字母表示标准噪声,B表示基本噪声。请参考产品手册中的噪声水平。例如,Mag-13MCQ是圆柱形封装的Mag-13,其噪声水平低于5pTrms /√Hz@ 1Hz。



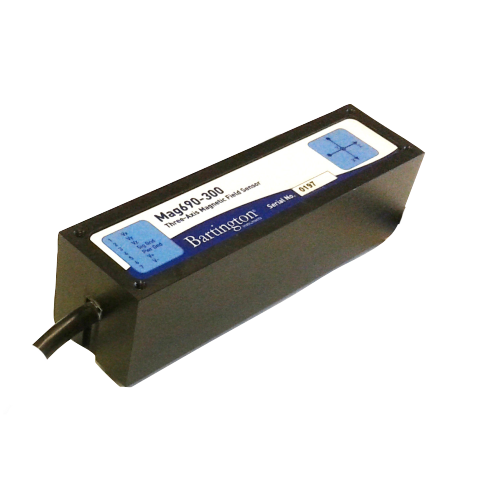

磁通门感应元件在哪里?

磁通门感应元件在传感器上轴标记下方的传感器中心位置。但是,这仅用于指示(并非标签总是在轴的正上方)。有关精确位置,请参阅传感器的外形图,可在www.bartington.com产品页面上获得。



传感器的安装面在哪?

请参见bartington.com产品页面上提供的传感器外形图,不同传感器的安装面不同。



什么是激励穿透?

这是传感器输出端上存在的传感器激励频率的噪声信号–请参阅术语



我可以在真空环境中使用传感器吗?

一些传感器设计用于真空中(例如Mag-03IEHV 经过1e­-4 Pa压力测试)。曾经有客户在低压环境中使用未经测试的传感器,但我们不保证该传感器不会受到损坏或导致严重真空释气。



我可以在低温/高温下使用传感器吗?

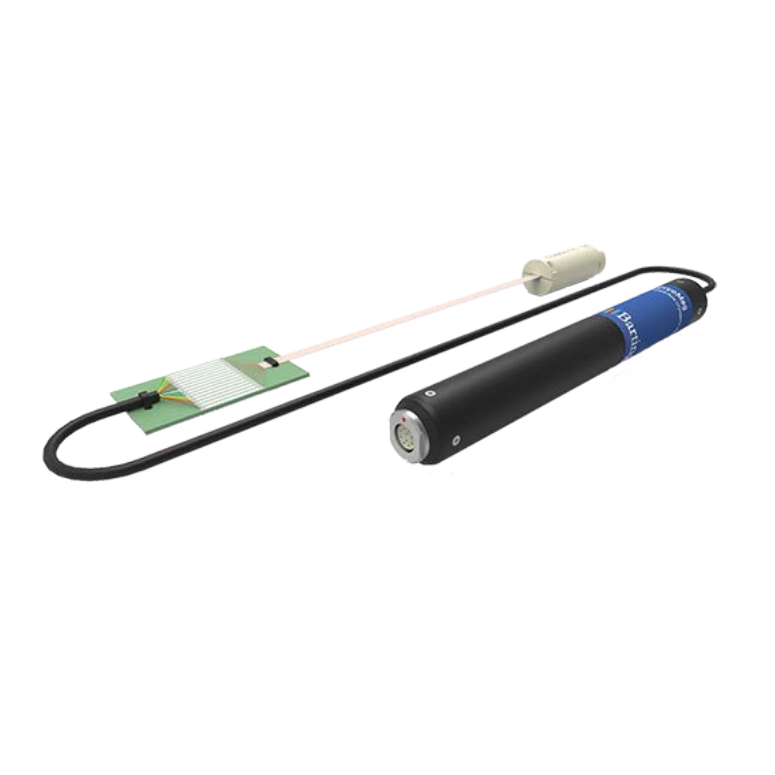

仅Mag F和G探头可用于低温用途。具有集成电子元件的传感器将无法在低温下运行,而其他两部分传感器将在低温下遭受机械损坏(电线绝缘层断裂等)。对于高温使用,仅Mag610 / 611和Mag614已通过测试,可在175°C以上的温度下运行。这仅是探头–有关具体的工作温度,请参阅相应产品手册。



可以使传感器遭受机械冲击和振动吗?

我们只有少数几个航空航天和高温井下传感器经过正式的冲击和振动测试(在产品手册中提供了适用的测试方法)。多年来,其他传感器也成功应用在这些环境中(例如,将Mag-03应用在飞行器上)。



对于两部分结构的传感器,探头和电子元件可以距离多远?

对于大部分两部分结构的传感器来说,最大距离约为5m。这取决于所采用的探头。有关详细信息,请参考产品手册。



两个传感器可以靠多近?

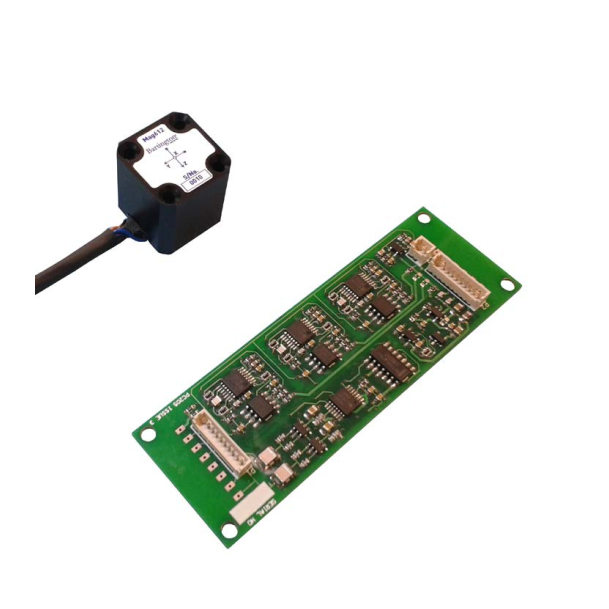

如果一个传感器处于工作状态,而另一个传感器未通电,则传感器应保持约4-5厘米的间隔(取决于传感器磁芯尺寸的变化)。如上所述,两个传感器之间的干扰会导致工作传感器有小的直流偏移。当两个传感器都通电时(除非您使用多个具有同步激励的Mag612或Mag619),最小距离应在15-20mm之间。如果一个传感器从另一个传感器获取激励信号,可能会发生拍频现象。由于不可能以相同的频率和相同相位进行激励,因此传感器的输出上会出现拍频信号(低频信号)。



连接传感器到电路的飞线/电缆是否屏蔽?

不,它们没有被屏蔽,因此可能成为系统中噪声的来源。因此,有必要屏蔽这些以防止出现任何干扰。



磁力计/ PSU1输出的电压代表什么信号?

±10V或±3V的输出电压(满量程输出取决于传感器,请参阅各个手册)代表了传感器的满量程范围。例如,如果在±10V满量程输出上具有±100µT范围传感器,则比例将为100mV / µT。该电压提供了磁场的直流分量和交流分量。



磁力计的分辨率是多少?

由于传感器具有模拟电压输出,因此没有定义的分辨率。取而代之的是,传感器可检测到的最小场主要取决于用于读取输出电压的电压表的灵敏度,传感器的内部噪声和环境噪声。传感器的内部噪声是传感器可以检测到的绝对最小值。但是,环境中的磁噪声高于此值,并且将限制可以检测到的最小变化。如果执行数据处理,则可以消除环境噪声并达到传感器噪声水平。模拟输出的标度(电压表的灵敏度)随传感器的范围而变化。传感器的数据表中列出了不同传感器的标度。标度值随着传感器量程的减小而增加,灵敏度随着量程的减小而增加。



何时应校准传感器?

我们建议每两年对传感器进行一次校准。传感器必须返回Bartington公司(仪器)进行校准。



我可以使用木支架和尼龙螺钉将Mag-03MC安装到三脚架上吗?

我们不确定您使用的这些是由谁设计的。然而,bartington为类似应用制造了Mag-03-MC安装支架DR0746(2)。有关支架的图示,请参见《 Mag-03操作手册》中的图17。该产品可以适合您的应用。确保三脚架中没有钢铁材质是非常重要的。我们提供了一个铝制三脚架,用于安装Mag03MC,Mag-03-T(三脚架)。可延伸到1.3米,且附有用于安装Mag-03MC的三脚架适配器。通过sales@bartington.com与我们联系 有关更多详细信息。



如果超过传感器量程范围加交流或直流磁场会怎样?

如果它被交流磁场饱和,那么这并不是什么大问题。您可以逐渐减小磁场的幅度以使其退出饱和(类似于交流去磁过程中的操作),或者在近0交流场时,切断交流磁场。如果传感器被直流磁场所饱和,或者突然关闭了高振幅的交流场,那么请参考手册中的过载磁滞图。通常会产生零场偏移,超出范围越大,对偏移量影响越大。



传感器输出受电源电压影响吗?

所谓满幅输出,总是不会那么理想的满幅。一般地,传感器输出是由一个运放驱动的,而运放通常号称能输出电源电压那么高的幅度。比如运放的电源电压是12V,实际上运放最大只能输出10.5V。如果你继续提高供电电压,输出幅度最多也只能提高几百mV(不再保证输出线性)。如果你测量的磁场 高于110~120 μT,输出就到限幅了(稍高于10V),输出保持在这个水平,直到被测磁场的场强降回到传感器工作范围内。



传感器可以使用多长的电缆?

我们的传感器最长可使用几百米长的电缆,不过要看具体用的是哪款传感器。电缆长度超高30m的情况,都应该先咨询我们。
