Mag-610/611/614高温三轴磁通门探头

这些微型探头可在温度 175℃(Mag610, Mag614)和 215℃(Mag611)时使用,设计能承受高强度的震动和冲击,特别适合集成到测磁系统。Mag610 可选低噪声版本,以提高测量精度。可提供封装和未封装版本的常温驱动电路或 PCB 设计图

产品型号:Mag-610/611/614

生产厂家:Bartington

应用领域:物探

产品分类:三轴磁通门传感器

这些微型探头可在温度 175℃(Mag610, Mag614)和 215℃(Mag611)时使用,设计能承受高强度的震动和冲击,特别适合集成到测磁系统。Mag610 可选低噪声版本,以提高测量精度。可提供封装和未封装版本的常温驱动电路或 PCB 设计图。



特征

  • 设计用于高强度的震动和冲击环境
  • 多种尺寸的小巧探头易于集成到其它系统
  • 环境封装 IP68 防护



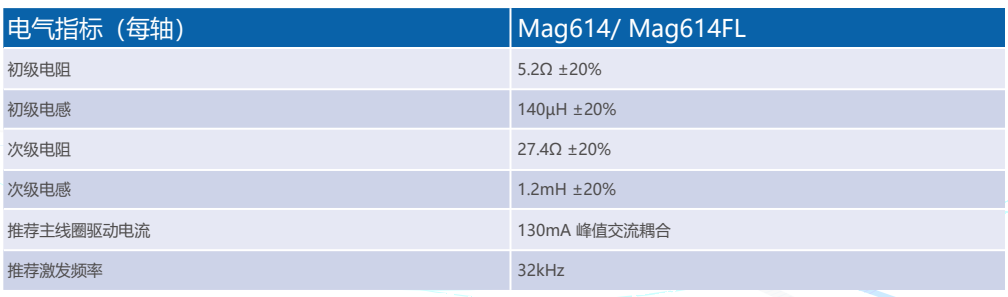

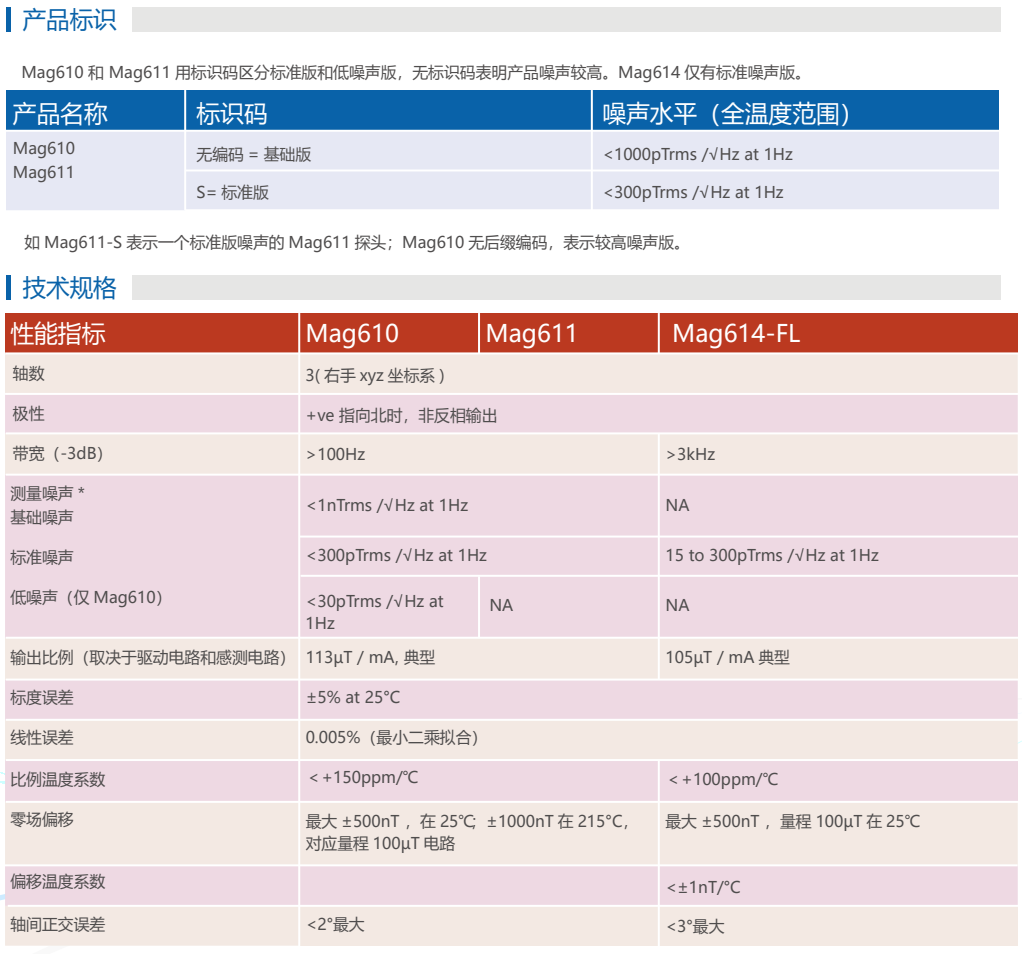

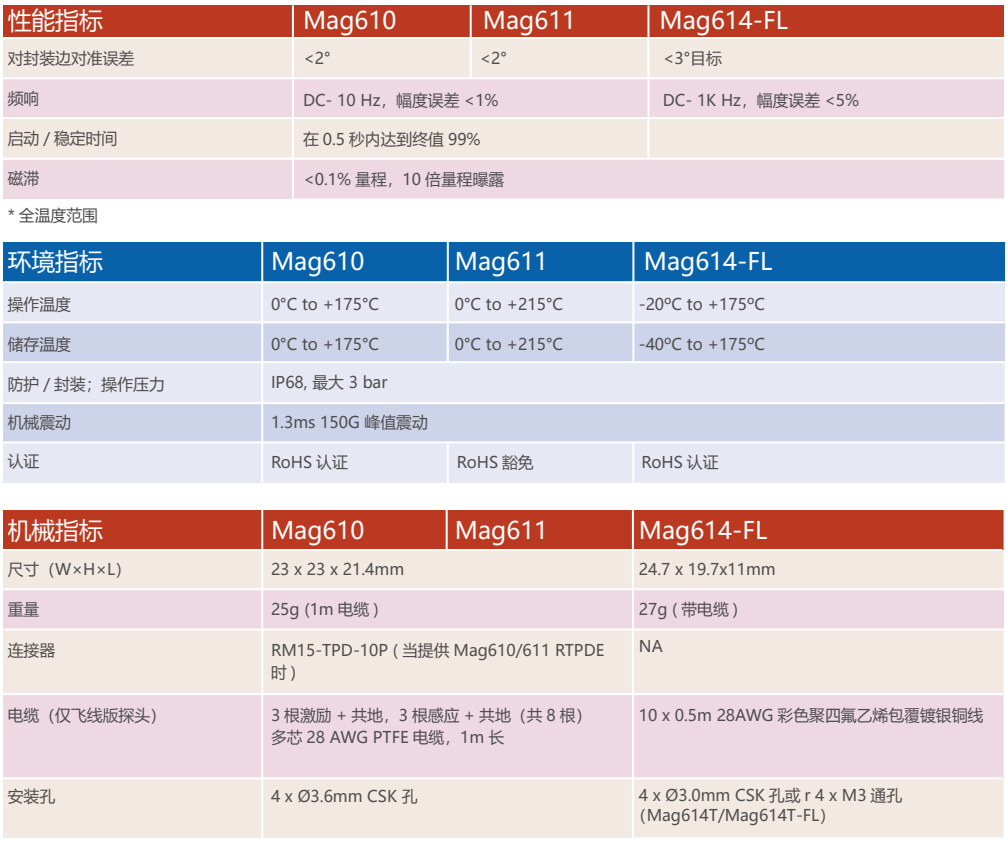

室温驱动电路

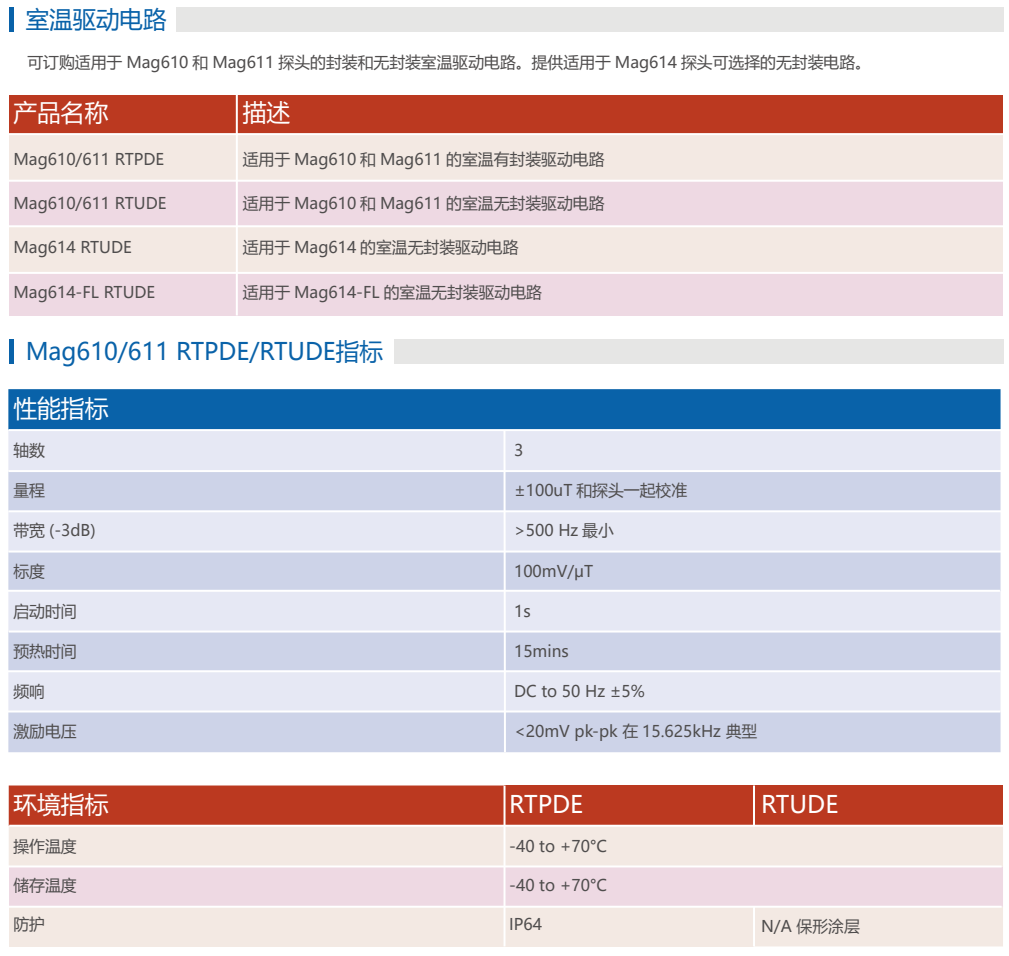

可订购适用于Mag610和Mag611探头的封装和无封装室温驱动电路。提供适用于Mag614探头可选择的无封装电路。



产品名称 描述
Mag610/611 RTPDE 适用于Mag610和Mag611的室温有封装驱动电路
Mag610/611 RTUDE 适用于Mag610和Mag611的室温无封装驱动电路
Mag614 RTUDE 适用于Mag614的室温无封装驱动电路
Mag614-FL RTUDE 适用于Mag614-FL的室温无封装驱动电路



Mag610/611 RTPDE/RTUDE指标

性能指标
轴数 3
量程 ±100uT和探头一起校准
带宽(-3dB) >500 Hz最小
标度 100mV/μT
启动时间 1s
预热时间 15mins
频响 DC to 50 Hz ±5%
激励电压 <20mV pk-pk 在15.625kHz 典型
环境 RTPDE RTUDE
操作温度 -40 to +70°C
储存温度 -40 to +70°C
防护 IP64 N/A 保形涂层

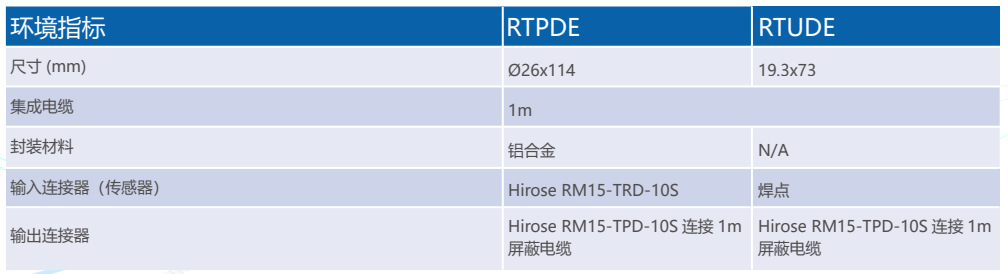

机械性能 RTPDE RTUDE
尺寸(mm) Ø26×114 19.3×73
集成电缆 1m
封装材料 铝合金 N/A
输入连接器(传感器) Hirose RM15-TRD-10S 焊点
输出连接器 Hirose RM15-TPD-10S连接1m屏蔽电缆 Hirose RM15-TPD-10S连接1m屏蔽电缆
电气指标
供电电压 ±12V to ±15V DC
电流消耗 +37mA, -12mA
电源抑制比 50 mV纹波时没有任何性能衰减
模拟输出 ±10V(非平衡,单端)
输出阻抗 10Ω



Mag614/Mag614-FL RTUDE指标

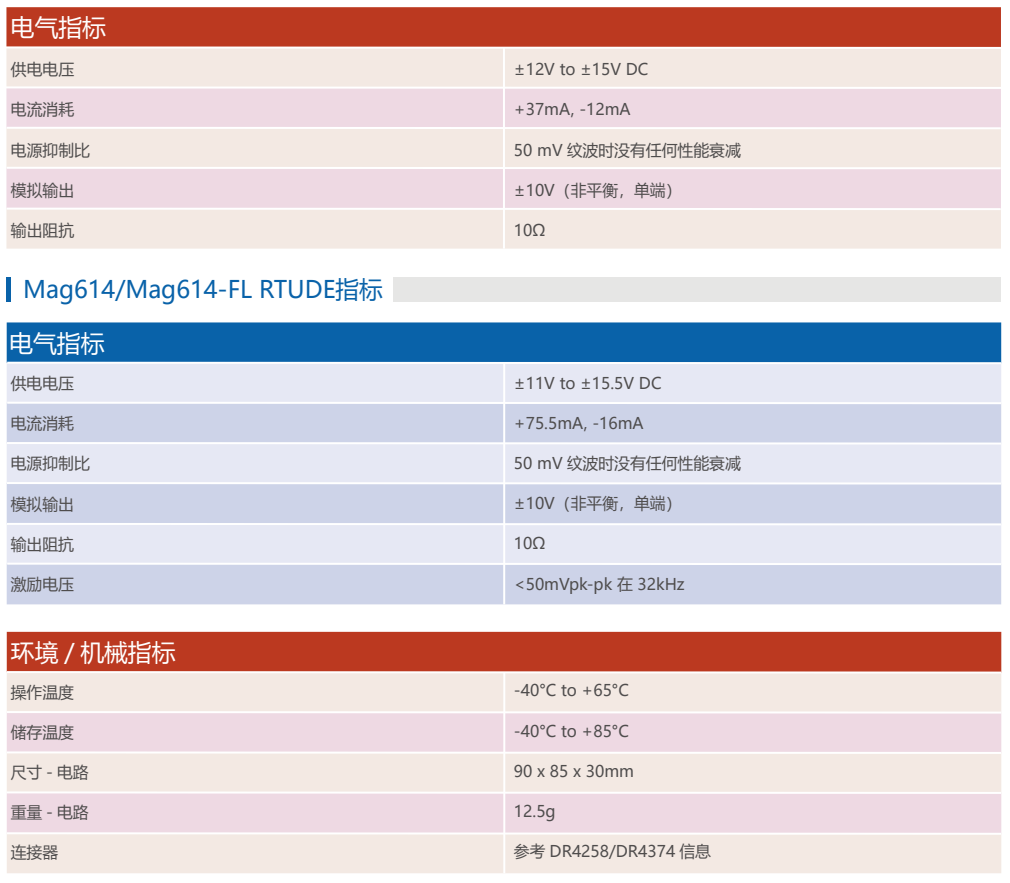

电气指标
供电电压 ±11V to ±15.5V DC
电流消耗 +75.5mA, -16mA
电源抑制比 50 mV纹波时没有任何性能衰减
模拟输出 ±10V(非平衡,单端)
输出阻抗 10Ω
激励电压 <50mVpk-pk 在 32kHz
环境/机械指标
操作温度 -40°C to +65°C
储存温度 -40°C to +85°C
尺寸-电路 90 x 85 x 30mm
重量-电路 12.5g
连接器 参考DR4258/DR4374信息

磁场测量
随钻测量
应用于耐高强度冲击和高温的环境
